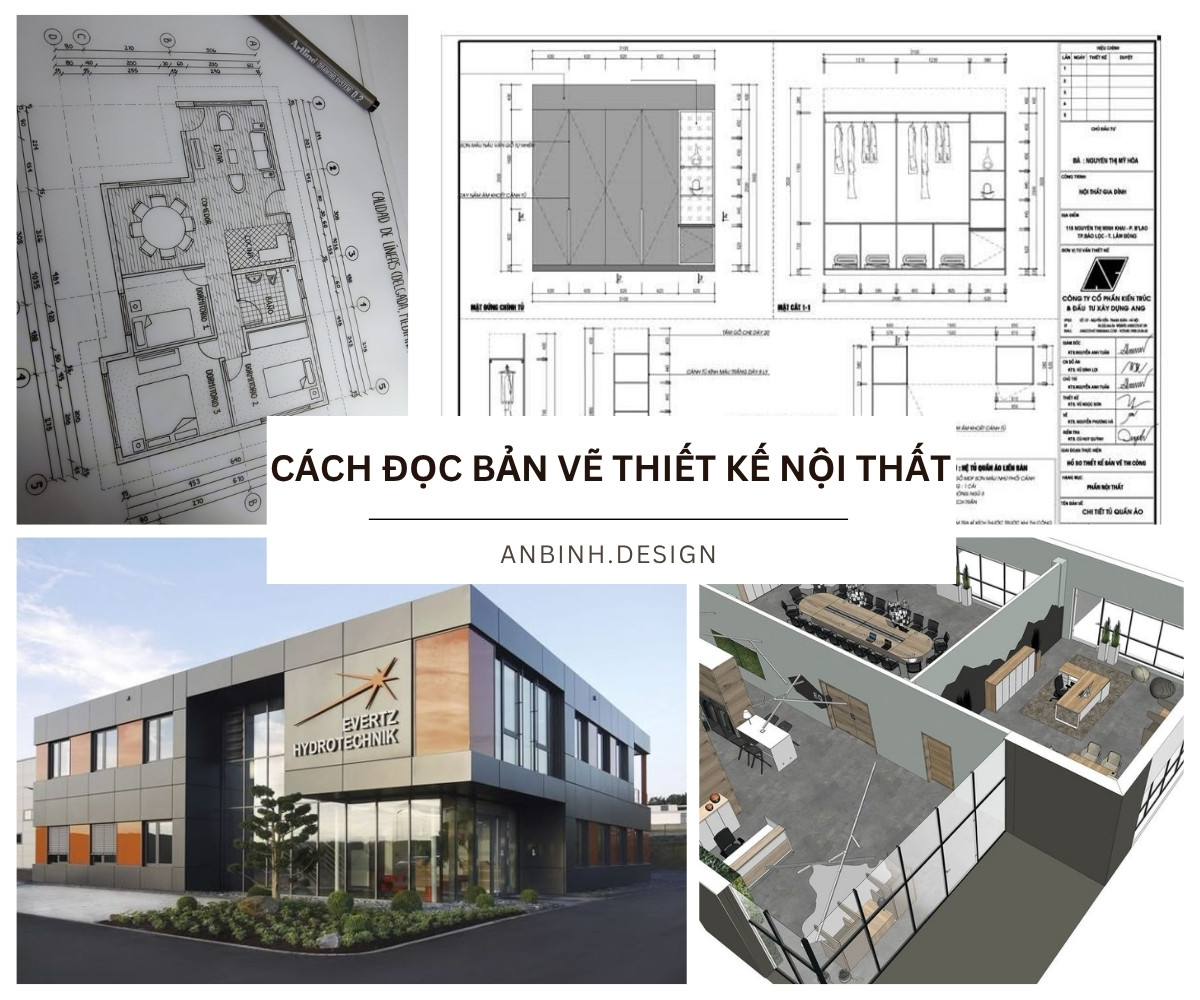

Bản vẽ thiết kế nội thất chứa đựng toàn bộ thông tin quan trọng về không gian sống, từ bố cục mặt bằng, kích thước, chất liệu đến màu sắc hoàn thiện. Tuy nhiên, không phải ai cũng biết cách đọc bản vẽ thiết kế nội thất và hiểu rõ các ký hiệu, thông số kỹ thuật được thể hiện trên đó. Điều này dễ dẫn đến hiểu sai ý tưởng thiết kế hoặc gặp khó khăn trong quá trình thi công.
Vậy làm thế nào để đọc và nắm bắt bản vẽ một cách chính xác? Hãy cùng An Bình Design tìm hiểu chi tiết ngay trong nội dung dưới đây để tự tin làm việc với nhà thiết kế và kiểm soát chất lượng công trình hiệu quả hơn.
Bản vẽ thiết kế nội thất là gì?
Bản vẽ thiết kế nội thất là tập hợp các bản vẽ kỹ thuật thể hiện đầy đủ thông tin về bố cục, kích thước, vật liệu và màu sắc của không gian nội thất. Đây là công cụ giao tiếp quan trọng giữa chủ đầu tư, nhà thiết kế và đơn vị thi công, giúp đảm bảo công trình được thực hiện đúng theo ý tưởng ban đầu.
Bản vẽ thiết kế nội thất gồm những phần nào?
Một bộ bản vẽ thiết kế nội thất hoàn chỉnh thường bao gồm các loại bản vẽ sau:
- Bản vẽ mặt bằng tổng thể: Thể hiện cách bố trí không gian theo chiều ngang, vị trí các phòng, cửa ra vào, cửa sổ;
- Bản vẽ bố trí nội thất: Chi tiết vị trí từng món đồ nội thất như bàn, ghế, giường, tủ kèm kích thước cụ thể;
- Bản vẽ trần: Mô tả thiết kế trần, vị trí đèn, máy lạnh, hệ thống thông gió;
- Bản vẽ điện nước: Chỉ rõ vị trí công tắc, ổ cắm điện, điểm cấp nước, thoát nước;
- Bản vẽ chi tiết thi công: Thể hiện cách thi công từng hạng mục như tủ bếp, tủ quần áo với thông số chi tiết;
- Bản vẽ phối cảnh 3D: Mô phỏng không gian dưới dạng hình ảnh ba chiều với màu sắc, chất liệu chân thực;
- Bảng thuyết minh vật liệu: Liệt kê chi tiết vật liệu sử dụng kèm mã màu, xuất xứ và đơn giá.
Hướng dẫn cách đọc bản vẽ thiết kế nội thất
Để đọc hiểu bản vẽ thiết kế nội thất chính xác, bạn cần nắm cách đọc từng loại bản vẽ và hiểu rõ ý nghĩa các ký hiệu, thông số kỹ thuật.
Cách đọc bản vẽ bố trí mặt sàn
Bản vẽ mặt sàn thể hiện toàn bộ bố cục không gian theo góc nhìn từ trên xuống. Cụ thể:
- Tỷ lệ bản vẽ: Thường là 1:50 hoặc 1:100, tức 1cm trên bản vẽ tương ứng 50cm hoặc 100cm thực tế. Thông tin này được ghi ở góc dưới bên phải;
- Kích thước: Đơn vị thường là mm hoặc cm, được thể hiện bằng đường gióng kèm mũi tên và số đo. Chú ý đọc kỹ chiều dài, chiều rộng phòng, khoảng cách giữa các món đồ;
- Ký hiệu cửa: Cửa đi có đường cong chỉ hướng mở, phần tô đậm là bản lề. Cửa sổ là hai đường song song mỏng hơn đường tường;
- Loại tường: Tường gạch có đường nét dày, tường thạch cao có đường nét mỏng hơn;
- Ký hiệu đồ nội thất: Mỗi món đồ có ký hiệu riêng, giường là hình chữ nhật có gối, bàn ăn hình tròn hoặc chữ nhật kèm ghế, sofa vẽ theo hình dáng thực tế;
- Hướng không gian: Mũi tên chỉ hướng Bắc giúp xác định ánh sáng tự nhiên và luồng gió;
- Ghi chú: Các thông tin quan trọng về vật liệu, yêu cầu kỹ thuật thường được ghi chú riêng trên bản vẽ.
Cách đọc bản vẽ phối cảnh 3D
Bản vẽ 3D là loại trực quan nhất, giúp hình dung không gian hoàn thiện dễ dàng. Để đọc hiệu quả, bạn cần:
- Quan sát tổng thể: Nhìn toàn cảnh để nắm phong cách thiết kế, bố cục và sự hài hòa của màu sắc, chất liệu;
- Kiểm tra màu sắc vật liệu: Đối chiếu với bảng thuyết minh để đảm bảo đúng yêu cầu. Lưu ý màu trên màn hình có thể khác thực tế;
- Đánh giá ánh sáng: Xem nhiều phối cảnh với điều kiện ánh sáng khác nhau trong ngày để đánh giá chính xác;
- Kiểm tra tỷ lệ: Đối chiếu với bản vẽ mặt bằng để kiểm tra kích thước thực tế, đảm bảo không gian di chuyển đủ rộng;
- Xem nhiều góc nhìn: Yêu cầu phối cảnh từ nhiều vị trí để có cái nhìn toàn diện, tránh bỏ sót góc khuất;
- Chú ý chi tiết: Zoom vào từng khu vực kiểm tra tay nắm, công tắc, phụ kiện trang trí;
- So sánh hiện trạng: Với công trình cải tạo, so sánh bản vẽ 3D với thực tế để đánh giá mức độ thay đổi.
>>> XEM THÊM:
- Cách tính m2 phòng đơn giản, chính xác nhất tại nhà
- Bản vẽ thiết kế nhà 4x12m đẹp, cập nhật xu hướng 2025
Trên đây là hướng dẫn chi tiết về cách đọc bản vẽ thiết kế nội thất. Hy vọng qua bài viết này, bạn đã nắm được kiến thức cơ bản để tự tin hơn khi làm việc với nhà thiết kế và kiểm soát chất lượng công trình. Hãy theo dõi An Bình Design để cập nhật thêm nhiều kiến thức hữu ích về thiết kế nội thất nhé!
